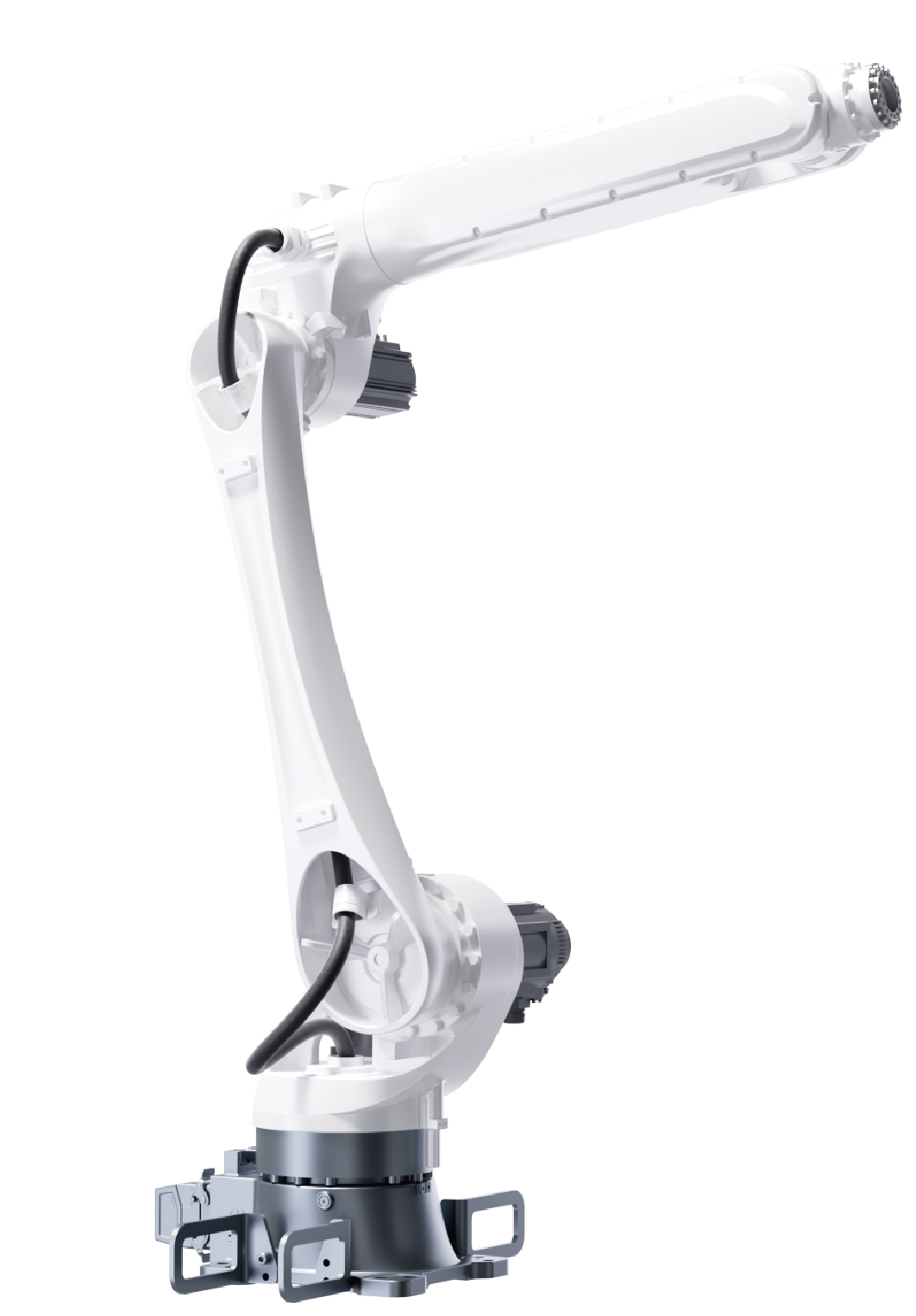

GS25-1800

技术参数

项目	参数
轴数	6轴
运动半径	1800mm
有效载荷	25kg
重复定位精度	±0.05mm
电源容量	4.5KVA
机器人重量	203kg
内置气管	Φ10
防护等级	IP65/IP67
输入/输出	16进/16出 24VDC
安装方式	落地式/支架式/倒挂式

各轴运动参数

轴	运动速度	运动范围
1轴 S	204°/s	±180°
2轴 L	206°/s	-160° ~ +90°
3轴 U	285°/s	-155° ~ +85°
4轴 R	360°/s	±190°
5轴 B	409°/s	±135°
6轴 T	654°/s	±360°

主要用途

上下料、搬运、喷涂、切割等。

资料下载

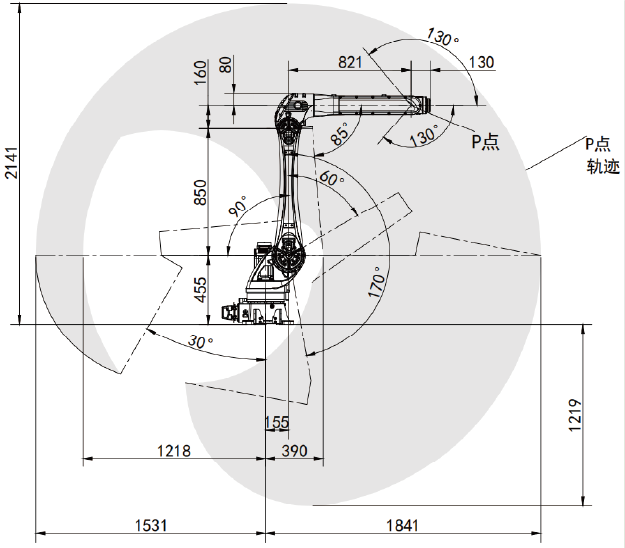

运动范围图

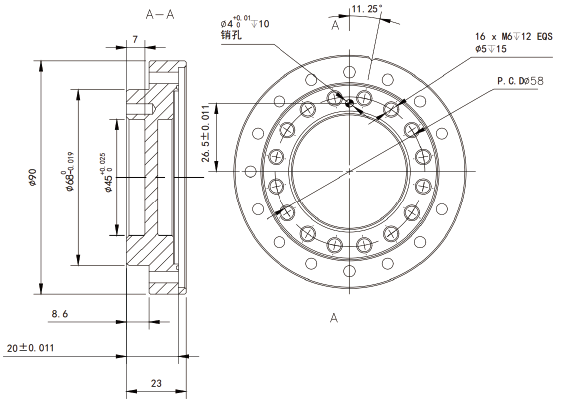

末端法兰安装尺寸图

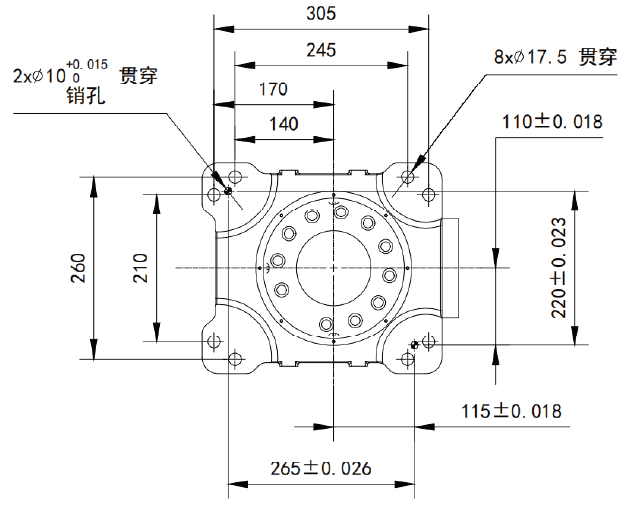

基座安装尺寸图
