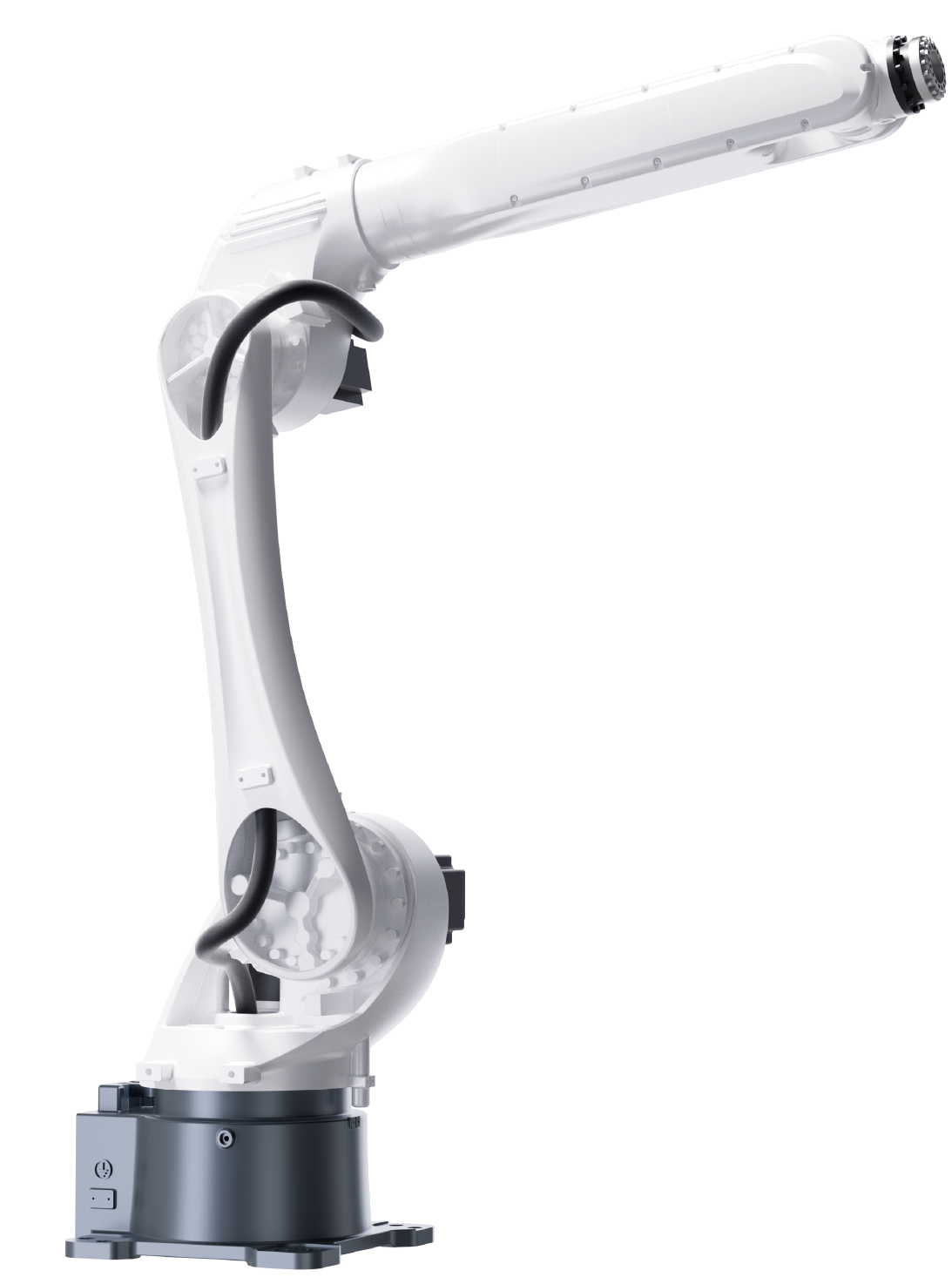

GS35-1800

技术参数

项目	参数
轴数	6轴
运动半径	1800mm
有效载荷	35kg
重复定位精度	±0.05mm
电源容量	8.0KVA
机器人重量	260kg
内置气管	Φ8
防护等级	IP54/IP67
输入/输出	16进/16出 24VDC
安装方式	落地式/支架式/倒挂式

各轴运动参数

轴	运动速度	运动范围
1轴 S	202°/s	±180°
2轴 L	211°/s	-160° ~ +98°
3轴 U	234°/s	-80° ~ +200°
4轴 R	470°/s	±200°
5轴 B	405°/s	±130°
6轴 T	535°/s	±360°

主要用途

上下料、搬运、喷涂、切割、激光等。

资料下载

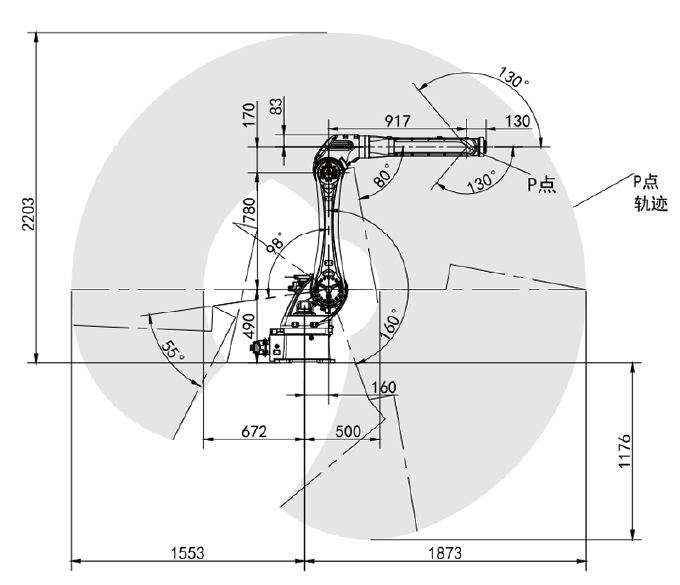

运动范围图

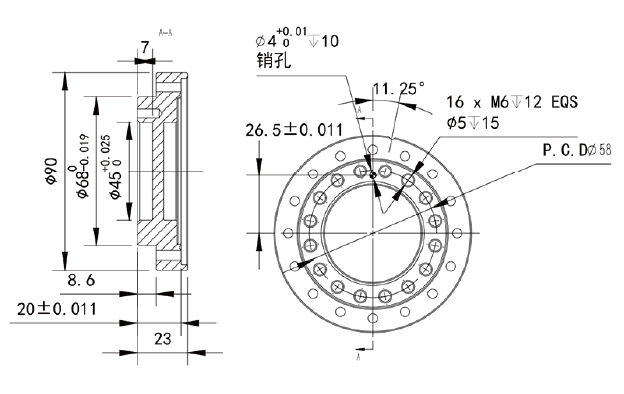

末端法兰安装尺寸图

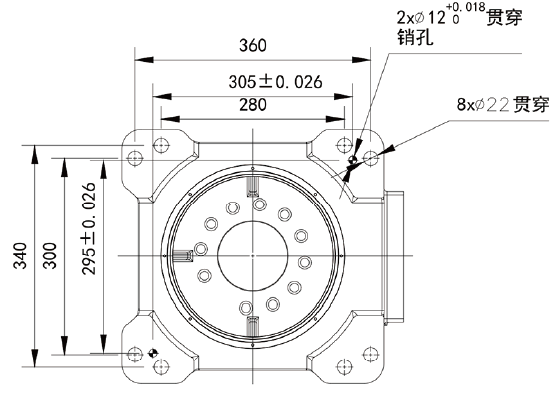

基座安装尺寸图
